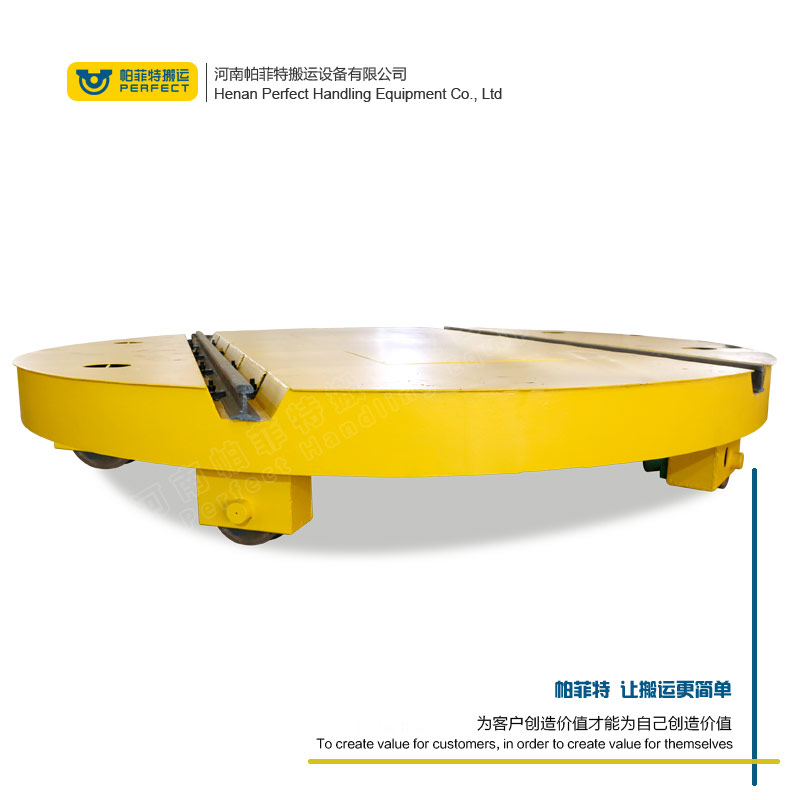

直徑為5米的重型軌道轉盤，用來軌道平車搬運車變換軌道使用，支架采用槽鋼和箱型梁焊接，可載重30噸，三相電纜交流380伏供電，多組交流電機驅動，啟動動力足，鑄鋼車輪結實耐用使用壽命長，無線遙控轉盤360度旋轉，支持人工設置旋轉角度和轉速，電氣功能齊全，聲光報警時刻提醒周邊人員注意，斷電自動剎車，具有過載、欠壓、過流等保護。該設備通常使用在倉儲、車間、生產線的交叉軌道變換使用，智杰優制造軌道轉盤多年，產品經驗豐富，歡迎來廠參觀考察。
軌道轉盤的準確停車也是控制的一個重要方面。這里我們采用的是調速器和電磁制動器相結合的制動方式，其應用效果明顯。通過調速器本身的制動功能加上電磁制動器抱閘的作用，使電動平車制動距離短，完全滿足工位要求。為節約蓄電池電量，電磁制動器選用節能型制(動器動作電流為3A，保持電流為o．02A)。在電機旋轉的同時電磁制動器“制動起動”和接觸器“制動維持”接觸器動作，使剎車機構打開。當動作2s后，“制動起動”接觸器釋放，“制動維持”接觸器繼續吸引，使電磁制動器以一個很小的電流繼續工作。
