工作原理

BTL系列是拖電纜供電軌道平車，是將交流380V電纜線直接引入平車電氣控制系統， 來控制平車的啟動，停止，前進，后退等。通過平車的移動來拖動放置在地面上的電纜實現平車供電，電纜線放置在兩軌道中心，操作系統為低壓36V電源控制

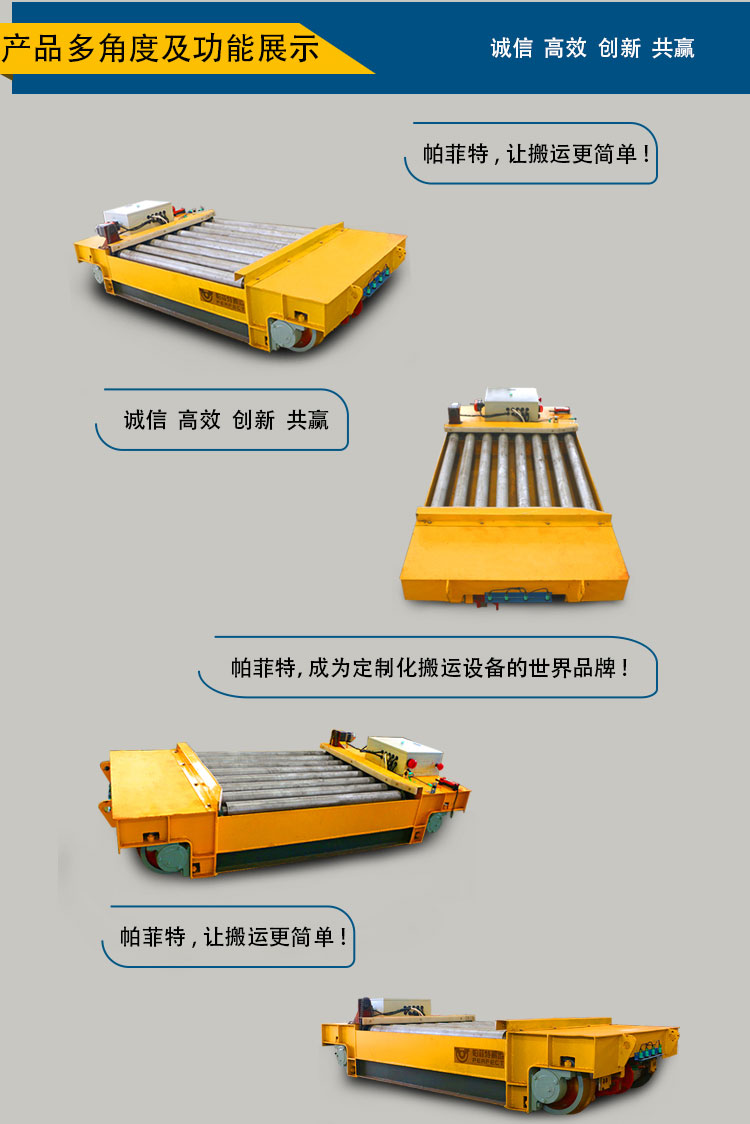

軌道電動平車圖片



產品細節

電纜卷筒軌道平車圖片
軌道電動平車


  服務流程

1.溝通咨詢
技術團隊為您定制專屬高性價比設計方案
2.來廠考察
免費提供住宿，生產過程透明化
3.專車配送
按時交貨，全國配送，安全準時送達
4.安裝培訓
免費安裝調試、多角度提供技術支持，讓您放心
5.售后保障
7*24技術服務，48小時趕赴現場

現場案例圖片



拖電纜軌道供電車

產品參數
型號 BJT-20T BJT-25T BJT-30T BJT-40T BJT-50T BJT-63T BJT-80T BJT-100T BJT-150T
額定載重 20 25 30 40 50 63 80 100 150
臺面尺寸 長 4000 4500 4500 5000 5500 5600 6000 6500 10000
寬 2000 2200 2200 2500 2500 2500 2600 2800 3000
高 550 600 600 650 650 700 800 900 1200
輪距( mm ) 2800 3200 3200 3800 4200 4300 4700 4900 7000
軌內側距 ( mm) 1435 1435 1435 1435 1435 1435 1800 2000 2000
車輪直徑 ( mm ) φ350 φ400 φ400 φ500 φ500 φ600 φ600 φ600 φ600
車輪數量   4 4 4 4 4 4 4 4 8
離地間隙 ( mm ) 50 50 50 50 50 75 75 75 75
運行速度 ( m/min) 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-18
電機功率( Kw ) 2.5 3 4 5.5 5.5 7.5 7.5 11 15
變壓器功率（KVA） 6.8 6.8 10 10 10 20 20 30 30
變壓器數量 1 1 1 1 1 1 1 1 1
最大輪壓（KN） 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2
參考重量 5.5 6 6.3 7.2 7.6 10.3 12.1 13.9 26
薦用軌道型號 P24 P38 P38 P43 P43 P50 P50 QU100 QU100

1、載重量、臺面尺寸、軌內側距可以根據客戶需求進行定制;

2、可選配無線遙控裝置

3、可選配遇人自動停止、極限限位裝置;

4、可選配軌道自動斷電功能

5、可選配進口電器或國產電器。

6、可選配變頻器無極調速.

7、可選配耐高溫場合要求。
