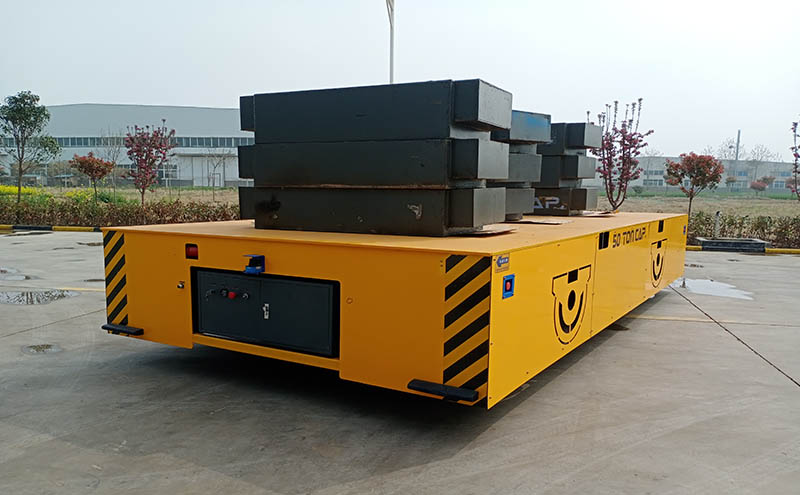

產品介紹
BWP系列無軌電動平車由電源、傳動機構、鋼結構承重架、轉向系統、行走機構、控制模塊以及故障診斷模塊組成。通常，我們選擇蓄電池、 電纜、發電機作為該系列車的電源，電源經過電器控制模塊系統，給牽引電機提供電力，實現無軌轉運車的啟動、停止、前進、后退和轉向以及其它功能。該系列車可實現360原地旋轉。車上均配有安全警示和安全檢測裝置，遇到行人或障礙物立即報警并自動停止,配備全自動智能充電機。無軌轉運車上還可以加裝定位裝置、夾緊裝置、升降平臺等其它輔助裝置以滿足不同場合的使用需求。該系列車可以裝配PLC控制系統,實現完全自動化控制。
工作原理
BWP系列電動平車以鉛酸蓄電池為能源，以控制模塊為控制核心，以操作手柄和遙控控制為輸入手段，以臺面負載貨物，以轉向輪導引方向并和固定輪共同承載重量，以電機提供原始動力，以減速機放大扭矩并提供給固定輪動力，以LED聲光報警器為工作和警示標志，以智能充電機為外部電源輸入。在以上的功能配合下，共同組成BWP系列電動平車的工作能力。配置介紹
產品特點
1、載重運輸：BWP系列電動平車是專為運輸設計的產品，故首要功能為運輸；
2、轉彎：BWP系列電動平車本身配有轉向輪及轉向控制，故控制轉向是其主要功能之一；
3、升降：BWP系列電動平車可按客戶需要增添液壓，機械等升降裝置，在原有的基礎上達成升降功能；
4、側翻：BWP系列電動平車可按客戶需要增添液壓，機械等側翻裝置，在原有的基礎上達成側翻功能；
5、臺面滾動：BWP系列電動平車可按客戶需要增添滾輪，滾軸等裝置，在原有的基礎上達成圓柱類工件翻轉和平面類工件平滑移動功能；
6、其他功能：本公司可以為客戶定做、研發客戶所需功能
可選配配件需求：
1、 載重量、臺面尺寸、軌內側距可以根據客戶需求進行定制;2、 可選配保護電纜線，電纜線懸掛等方式
3、 可選配遇人自動停止、極限限位裝置;
4、 可選配隨車隨行操作，固定點操作，無線電遙控等
5、 可選配變頻器無極調速;
6、 可選配防爆，耐高溫場合要求。
帕菲特技術支持
一對一量身設計規劃產品方案，用戶可在線咨詢搬運車的配置問題，也可以到廠面對面溝通，方便我們?yōu)槟峁└敱M的配置方案；
送貨時，隨車一名工程師，現場免費指導設備安裝、調試、操作，讓用戶學會為止。
技術參數
|
型號 |
BWP-5T |
BWP-10T |
BWP-15T |
BWP-20T |
BWP-30T |
BWP-40T |
BWP-50T |
|
載重量 ( t) |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
最大沖擊載荷( t) |
7.5 |
15 |
22.5 |
30 |
45 |
60 |
75 |
|
車架結構 |
鋼板焊接梁式結構 |
||||||
|
鋼板厚度 |
8 |
10 |
12 |
14 |
14 |
16 |
16 |
|
整車總重( t ) |
4.3 |
5.3 |
6.6 |
7.9 |
8.8 |
10 |
10.5 |
|
最大輪壓 ( t ) |
2.8 |
4.6 |
4.3 |
5.6 |
7.7 |
10 |
12 |
|
地面要求 |
水泥地面 鋼板地面 |
||||||
|
外形尺寸 |
3000×2000 |
3600×2000 |
4000×2200 |
4500×2200 |
5000×2200 |
5500×2300 |
6000×2300 |
|
整車高度( mm ) |
450 |
530 |
600 |
600 |
650 |
700 |
700 |
|
離地間隙 ( mm ) |
50 |
||||||
|
輪距( mm ) |
1500 1700 1800 |
||||||
|
軸距( mm ) |
2500 |
3100 |
3400 |
3900 |
4300 |
4800 |
5200 |
|
轉彎半徑( mm ) |
2501 |
3101 |
3401 |
3901 |
4301 |
1801 |
5201 |
|
轉彎方式 |
無間斷邊走邊轉彎 |
||||||
|
轉彎電控控制方式 |
電器按鈕控制 |
||||||
|
轉向機構 |
機械式 |
||||||
|
電機功率( Kw ) |
3.5 |
5 |
6 |
7 |
10 |
12 |
15 |
|
車輪直徑( mm ) |
φ300( 4個) |
φ350( 4個) |
φ400( 4個) |
φ400( 6個) |
φ500( 6個) |
||
|
車輪材質 |
ZG55+ |
||||||
|
行走速度 ( m/min ) |
0-15 |
0-12 |
|||||
|
剎車方式 |
電磁剎車 |
||||||
|
地面平整調節 |
機械自動調節 |
||||||
|
遙控操作方式 |
有線+無線 |
||||||
|
蓄電池型號 |
D-250 24支 |
D-330 24支 |
D-400 24支 |
D-440 24支 |
D-250 36支 |
D-330 36支 |
D-440 36支 |
|
蓄電池維護 |
免維護 |
||||||
|
充電機安裝形式 |
車載式 |
分體式 |
|||||
|
充電機功能 |
全自動智能充電 |
||||||
|
車體顏色 |
黃色+警示標志 |
||||||
|
雷達側距控制 |
3-0.3m防撞定距鎖定自停 |
||||||
|
報警裝置 |
聲光報警 |
||||||
|
其他功能 |
配轉問打、夜燈、電管顯示 |
||||||
